带式输送机

带式输送机是一种摩擦驱动以连续方式运输物料的机械。主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。它可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送,也可以进行成件物品的输送。除进行纯粹的物料输送外,还可以与各工业企业生产流程中的工艺过程的要求相配合,形成有节奏的流水作业运输线。

突出优势

1、输送能力强,输送距离远,而且运行可靠,易于实现自动化和集中化控制;
2、结构相对简单、易于维护,主要零部件的互换性和通用性强;
3、输送平稳、可靠,物料与输送带无相对运动,可以避免对输送物的破坏;
4、可根据不同输送工艺和工作环境,定制对耐热、耐寒、防水、防腐、防爆、阻燃等有特殊要求的设备;
5、噪音小,适合工作环境要求比较安静的场合;
6、输送范围广,可以连续输送潮湿的、干燥的、粉状和块状的物料以及成件物品。

工作原理

★、带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);
★、另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。
★、驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出

带式输送机工作原理

结构构成

通用带式输送机由输送带、托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成

★鳞板输送机结构图

鳞板输送机结构图



★大倾角带式输送机结构图

大倾角带式输送机





                                                     ★带式输送机结构图





通用带式输送机由输送带、托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成

★鳞板输送机结构图

鳞板输送机结构图



★大倾角带式输送机结构图

大倾角带式输送机





                                                     ★带式输送机结构图

                                                            ★FU刮板输送机结构图

FU刮板输送机



通用带式输送机由输送带、托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成

★鳞板输送机结构图

鳞板输送机结构图



★大倾角带式输送机结构图

大倾角带式输送机





                                                     ★带式输送机结构图

                                                            ★FU刮板输送机结构图

FU刮板输送机



技术参数

河南郑矿机器有限公司生产的带式输送机设备主要有以下几类:点击查看详情!

固定式带式输送机 移动带式输送机 伸缩式带式输送机
大倾角挡边皮带输送机 TD75皮带输送机

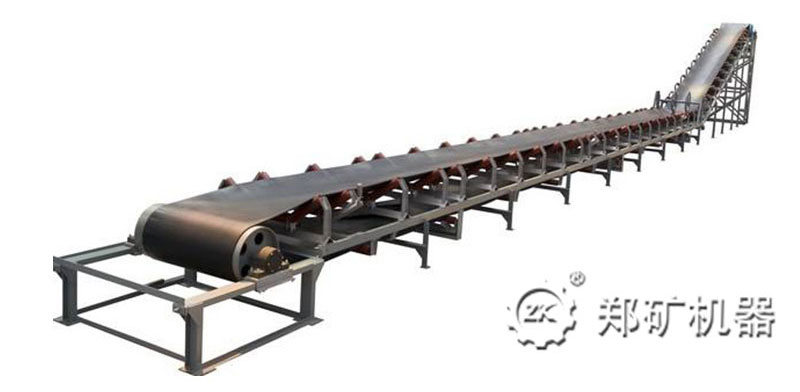

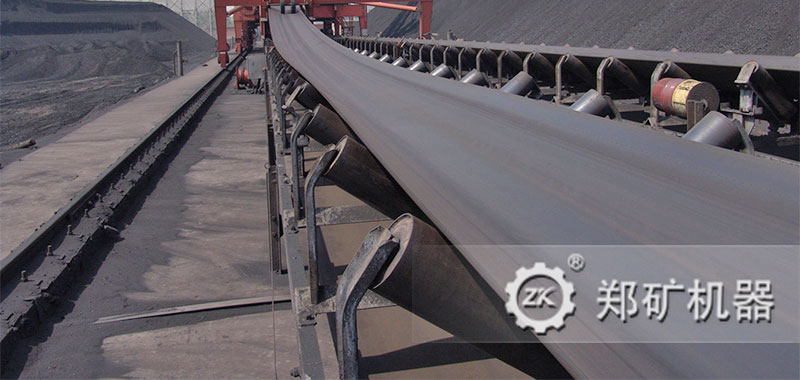

固定式带式输送机:输送量大、结构简单、维护简便、通用性强,被广泛应用于冶金、矿山、煤炭、建材、化工、港口等各个行业。


规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

DTⅡ-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

DTⅡ-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

DTⅡ-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

DTⅡ-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100

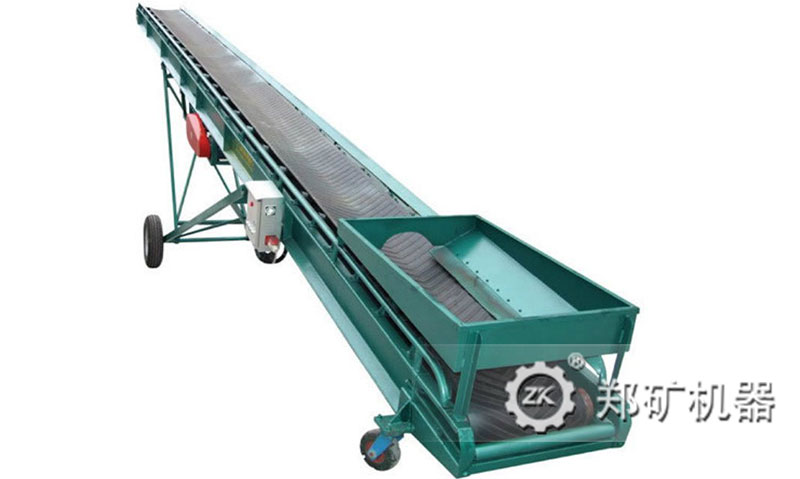

移动带式输送机:移动皮带输送机适用于散状物料或成件物品的短途运输和装卸工作。采用钢管结构,轻巧美观,机动性好。转动装置为电动滚筒,并配有充气轮胎和钢轮两种行走轮;倾角可调。




型号 带宽 输送长度(m) 带速(m/s) 提升高度 倾角(度) 处理量(m3/h)
DY50 500 5-20 0.8~1.6 可调 10~26 50-140
DY65 650 5-20 100-250
DY80 800 5-20 170-350
DY100 1000 5-20 270-550

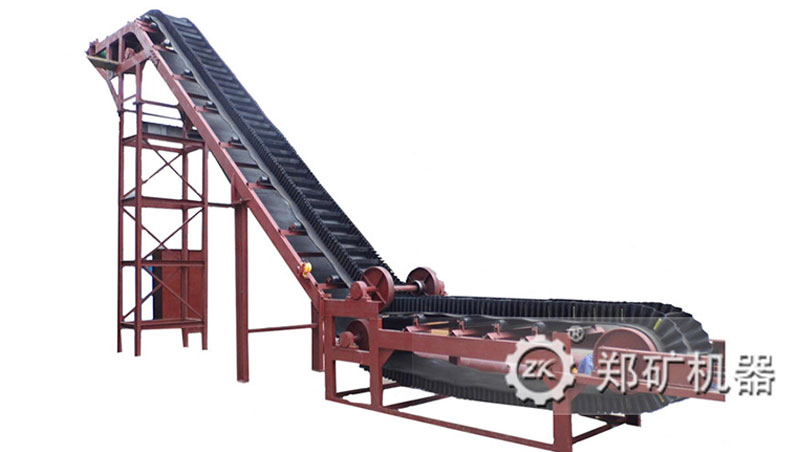

大倾角挡边皮带输送机:采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角最大可达90°,因而可以节约占地面积,节省设备投资和土建费用,具有较高的综合经济效益。




型号

基带宽B

(mm)

挡边高H

(mm)

横隔板间距

(mm)

带速v

(m/s)

倾角β

(°)

输送量Q

(m³/h)

被输送物料最大块度

(mm)

功率N

(kW)

DJ500

500

80



126~252

0.8~2.0

30~90

84

100

1.5~18.5

100

112

120

126~378

138

DJ650

650

80



126~252

0.8~2.0

156

140

1.5~22

100

172

120

126~378

186

DJ800

800

80



126~252

0.8~2.0

186

180

2.2~45

100

318

120

126~378

360

注:表中输送量是按30°倾角、改规格许用最大带速和最小横隔板间距计算的。

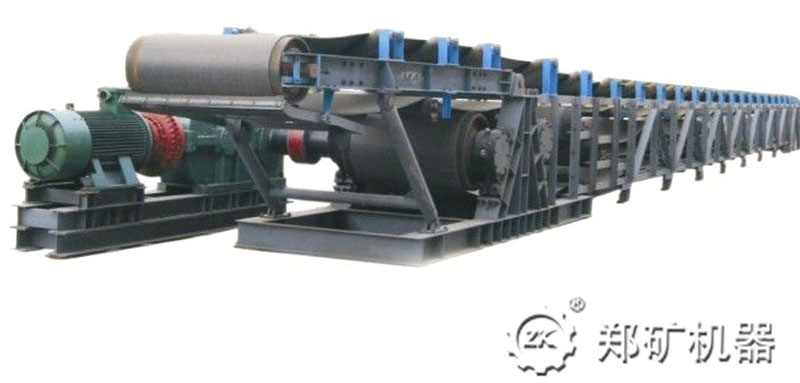

TD75皮带输送机:输送能力强,输送距离远,而且运行可靠,易于实现自动化和集中化控制;结构相对简单、易于维护,主要零部件的互换性和通用性强。




规格型号

运输胶带

输送长度(m)

传动滚筒直径
(mm)

最大进料粒度(mm)

输送能力
(m³/h)

功率
(kW)

宽度(mm)

速度
(m/s)

倾角
(°)

TD75-500

500

0.8~2.5

10~20°

2~240

400、500、630

100

69~217

1.5~30

TD75-650

650

0.8~2.5

10~20°

2~240

400、500、630

150

127~397

1.5~45

TD75-800

800

0.8~3.15

10~20°

2~240

400、500、630

200

198~781

2.2~75

TD75-1000

1000

0.8~3.15

10~20°

2~240

500、630、800

300

324~1622

7~100



伸缩式带式输送机:它可以在长度方向上自由伸缩,随时控制输送机的长度。可双向运转输送物料,可与其它输送设备和物料分拣系统配合使用。


型  号 输送量(t/h) 带宽 带速 输送长度 滚筒直径
DSJ65 100-200 650 1.63-2 600-800 Φ450-500
DSJ80 300-500 800 1.63-2 250-1200 Φ450-630
DSJ100 630-800 1000 2-3.15 650-1200 Φ630-1000
DSJ120 1000-1500 1200 2-3.30 600-1200 Φ630-1080
如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
