PE、PEX系列颚式破碎机

颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。PE系列用于粗破,PEX系列用于中、细破。

突出优势

★、生产效率高、破碎比大、产品粒度均匀、能耗低、噪音低,粉尘少
★、垫片式排料口调整装置、可靠方便、调节范围大、增加了设备的灵活性
★、颚板采用高强度锰钢、一次成型铸造、具有耐磨、抗压、寿命长等特点
★、结构简单、工作可靠、运营费用低、润滑系统安全可靠、部件更换方便
★、采用了无摩擦破碎机理、物料在破碎过程中、颚板对物料的作用为纯挤压力而无相对滑动、因此颚板使用寿命长
★、对前板进行了结构优化、使得破碎腔加深而且无死区、物料受破碎的次数增加、动颚部的行程加大、排料顺畅、破碎能力也得到提高

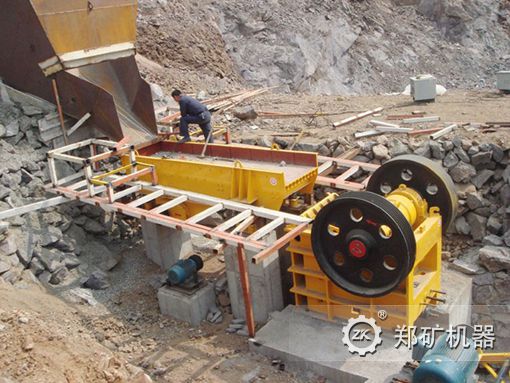

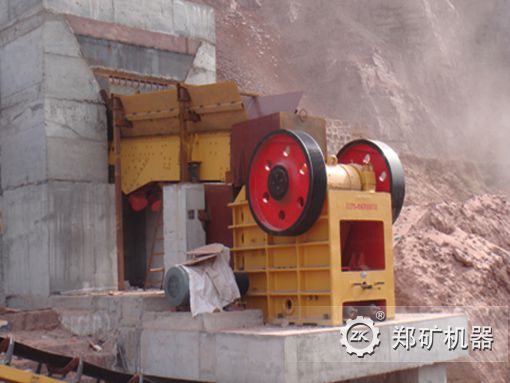

★、PE颚式破碎机现场图片

颚式破碎机颚式破碎机颚式破碎机

破碎机

工作原理

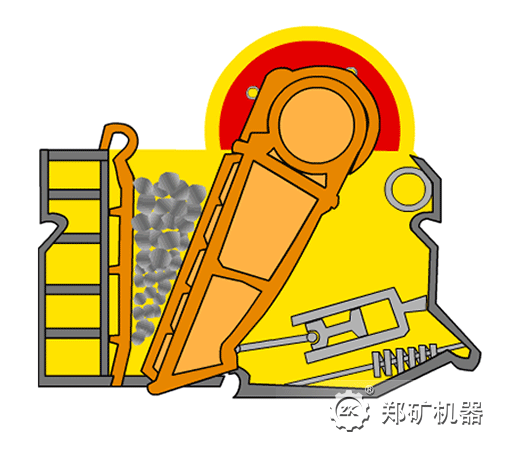

工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动。当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近。物料通过两颚板之间的挤压、搓、碾等实现多重破碎。当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力作用下经破碎腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

结构构成

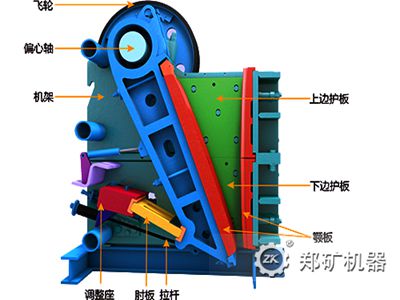

颚式破碎机由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等主要部分组成。

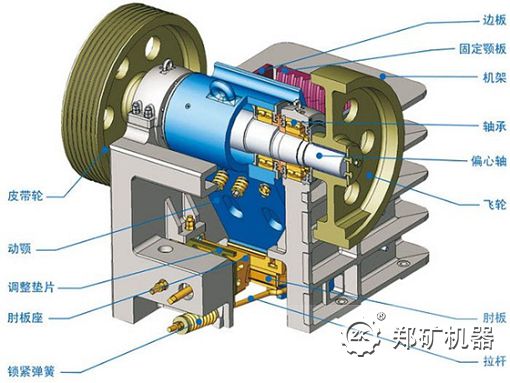

颚式破碎机结构图颚式破碎机结构图

技术参数

型号规格

进料口尺寸(mm)

最大给料粒度(mm)

排料口调整范围(mm)

处理能力(m³/h)

功率(kW)

重量(t)




PE-250×400

250×400

210

20~60

3~13

15

2.8



PE-400×600

400×600

340

40~100

10~35

30

6.5



PE-500×750

500×750

425

50~100

25~60

55

10.6



PE-600×900

600×900

500

65~180

30~85

55~75

15.5



PE-750×1060

750×1060

630

80~180

72~150

90~110

28



PE-800×1060

800×1060

680

100~200

85~143

90~110

30



PE-870×1060

870×1060

750

170~270

145~235

90~110

30.5



PE-900×1060

900×1060

780

200~290

170~250

90~110

31



PE-900×1200

900×1200

780

95~255

100~240

110~132

49



PE-1000×1200

1000×1200

850

195~280

190~275

110~132

51



PE-1200×1500

1200×1500

1020

150~300

250~500

160

100.9



PEX-150×500

150×500

120

10~40

3~15

11

2.5



PEX-150×750

150×750

120

10~40

5~16

18.5

3.5



PEX-250×750

250×750

210

15~50

8~35

30

5.8



PEX-250×1000

250×1000

210

15~50

13~45

37

6.4



PEX-250×1200

250×1200

210

15~50

13~50

37

7.7



PEX-300×1300

300×1300

250

15~50

20~60

75

11



如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
