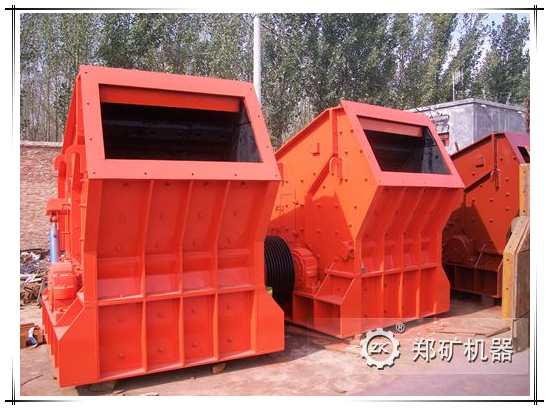

PF系列反击式破碎机

[产品介绍]:

PF系列反击式破碎机是利用冲击能对抗压强度不超过350MPa 的脆性物料进行破碎的设备,具有破碎比大、产品粒度均匀且过粉碎现象少、能耗低、产品粒度调整范围大、能选择性破碎等优点,主要适用于矿山、冶金、水泥、建材、煤炭等行业对中等硬度的物料进行中碎和细碎作业。

[应用范围]:

冶金、建材、矿山、选矿等行业大块物料的破碎。

[适用物料]:

★、生产能力: 15-550(t/h)  ★、外形尺寸: 400x730-830x2050(mm)
★、最大进料口尺寸: 300-950(mm)

金刚砂 碳酸钙 水渣 水泥 藻归土 石英石 大理石 钠长石 麦饭石 铬矿石
石英砂 玄武岩 钛矿 刚玉 膨润土 金矿石 方解石 蓝晶石 蓝晶石 云母石
碳化硅 辉绿岩 石墨 铝土矿 混凝土 锰矿石 白云石 煤矸石 铁矿石 萤石
粉煤灰 花岗岩 焦炭 氧化铁 石灰石 锆英石 重晶石 钼矿石 银矿石 磷石


突出优势

★、排料粒度大小可调,能简化破碎流程;反击板与板锤间隙能方便调节,可有效控制出料粒度,且颗粒形状好;
★、均整板结构使排料更呈小粒径和立方体形,且无内纹;转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力;
★、结构紧凑、刚性好、转子具有大的转动惯量;板锤、反击板和衬板由新型耐磨材料制成,抗冲击、抗磨损、使用寿命长;
★、进料口大、破碎腔高,适宜破碎硬度高、块度大的物料,且产品石粉少;破碎比大、破碎效率高、产品形状呈立方体、可选择性破碎。
★、独特的反击齿板、无键连接,检修方便,稳定、可靠;具有三级破碎以及整形的功能,因而破碎比大,产品形状呈立方体,可选择性破碎;
★、合理的板锤结构,具有装卸快、多换位的特点,可极大的缩短更换板锤时间;多功能液压站,具有液压高速排料间隙,反击板稳定减振以及机体自动开启等多功能。





工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。


石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。

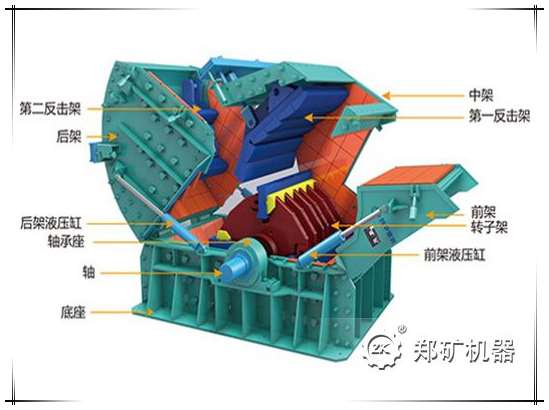

结构构成

PF反击式破碎机主要由机架,转子,传动机构,反击板等几部分组成。

技术参数

型号

规格(mm)

进料尺寸(mm)

最大进料尺寸(mm)

产量(t/h)

功率(kW)

外形尺寸(mm)

重量(t)

PF-1007

ø1000×700

400×730

300

30-50

37-55

2400×1558×2660

9.5

PF-1010

ø1000×1050

400×1080

350

50-80

55-75

2400×2250×2620

12.2

PF-1210

ø1250×1050

400×1080

350

70-120

110-132

2690×2338×2890

14.9

PF-1214

ø1250×1400

400×1430

350

130-180

132-160

2690×2688×2890

18.6

PF-1310

ø1300×1050

490×1170

400

80-140

110-160

2780×2478×2855

16.2

PF-1315

ø1320×1500

860×1520

500

160-250

180-260

3096×3273×2667

19.3

PF-1415

ø1450×1500

1145×1520

950

220-450

220-315

3745×3022×3519

27

PF-1520

ø1520×2000

830×2050

700

300-550

315-440

3581×3560×3265

38.5

PF-1818

ø1800×1800

1600×1850

1000

600-850

650-900

4180×4200×4900

75

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
