PPC32气箱脉冲袋式除尘器

[产品介绍]:

PPC32高效气箱脉冲袋式除尘器综合分室反吹、脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,具有分室整体清灰特点。该系列除尘器采用大规格脉冲阀清灰,具有清灰能力强、效果好、使用寿命长的特点

[应用范围]:

PPC32气箱脉冲袋式除尘器可广泛应用于建材、冶金、机械、化工和耐火材料行业,尤其适用于水泥厂的破碎、包装、库顶、熟料冷却和各种磨机的收尘系统(或除尘系统),在更改相应结构后也可用于煤磨收尘。

[适用物料]:

PPC32气箱脉冲袋式除尘器 设备型号:PPC32-3 PPC32-4 PPC32-5 PPC32-6
PPC32气箱脉冲袋式除尘器 处理风量:6900(m³/h)—13390(m³/h)
PPC32气箱脉冲袋式除尘器 适用物料:粉尘、烟气

突出优势

该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长的特点

工作原理

含尘气体从收尘器进风口进入经斜隔板转向至灰斗(PPC32型从灰斗进入),同时气流速度变慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折向而上进入过滤室,粉尘附着于滤袋的外表面,净化后的气体透过滤袋进入上部清洁室,由各分室清洁室汇集,经出风口,由收尘系统的主风机吸出而排入大气。

结构构成

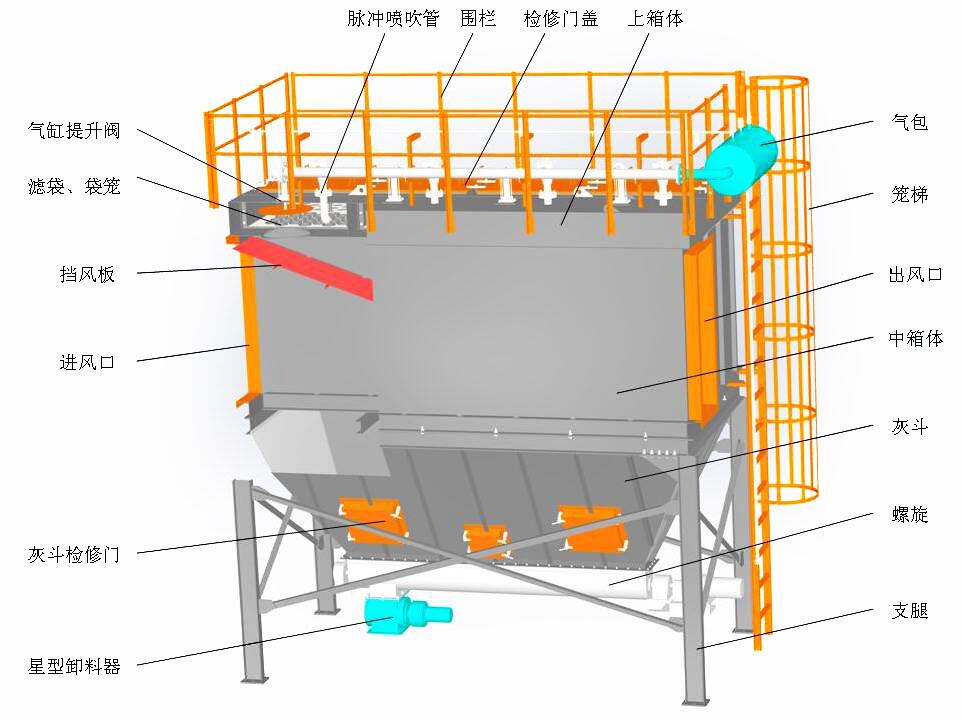

PPC32气箱脉冲袋式除尘器结构

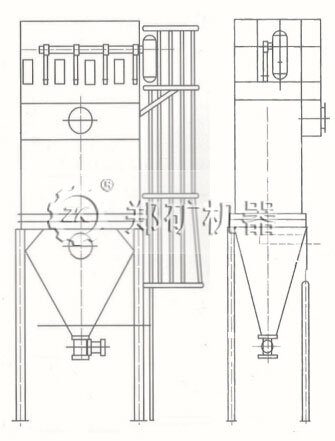

PPC32气箱脉冲袋式除尘器外形图

说明:
1、出风口位置允许在净气箱的端部、侧部或顶部开孔,孔径与进风管直径相同。
2、进风口位置也可在图中相对称的位置,现场安装时将灰斗旋转180°即可。
3、爬梯也可放在收尘器的另一端。
4、立柱的高度根据现场情况确定,可以缩短,但在订货时应注明。
5、一般,除尘器不配备保温层,若用户需要时请注明。

技术参数

型 号

PPC32-3

PPC32-4

PPC32-5

PPC32-6

PPC64-4

PPC64-5

PPC64-6

PPC64-7

PPC64-8

处理风量(m³/h)

6900

8900

11160

13390

17800

22300

26700

31200

35700

过滤风速(m/min)

1.2-2.0(根据不同的扬尘点选取不同的净化过滤风速)

总过滤面积(㎡)

93

124

155

186

248

310

372

434

496

净过滤面积(㎡)

62

93

124

155

186

248

310

372

434

收尘器室数 (个)

3

4

5

6

4

5

6

7

8

滤袋总数(条) (pcs)

96

128

160

192

256

320

384

448

512

收尘器阻力(Pa)

1470-1770

收尘器承受负压(Pa)

5000

进口气体含尘浓度 (g/m³)

<200

<1000

出口气体含尘浓度(g/m³)

<0.1

清灰压
缩空气

压力(Pa)

(5-7)×105

耗气量(m³/min)

0.27

0.37

0.46

0.55

1.2

1.5

1.8

2.1

2.4

脉冲阀

数量(个)

3

4

5

6

4

5

6

7

8

规格(英寸)

1-1/2″

2-1/2″

提升阀
(带气缸)

数量(个)

3

4

5

6

4

5

6

7

8

规格(mm)

提升阀板直径Φ460,汽缸直径Φ63

提升阀板直径Φ595,汽缸直径Φ100

星型卸料装置YJD-16

下料口300×300,高度400mm,转速41r/min,减速电机功率1.5kW,产量39.4m³/h

螺旋输送机

规格


N/A

直径Φ300,产量30m³/h(填充率Φ=0.7)

减速机


N/A

型号XWD2.2-5-1/59,功率2.2kW

滤袋规格和材料

直径×长度Φ130×2450,涤纶针刺毡毛重450g/㎡,使用温度120℃

保温层面积(㎡)

26.5

34

41

48.5

70

94

118

124

166

设备总重(约值)(Kg)

3110

4400

5700

7000

8940

10750

12570

14380

16200

注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中耗气量要乘以1.3系数。



外形尺寸参数表

外形尺寸

长×宽×高 (mm)
LxWxH (mm)

PPC32-3

1973×1466×6875

PPC32-4

2640×1466×7559

PPC32-5

3307×1466×8025

PPC32-6

3974×1466×8600
