多通道煤粉燃烧器

郑矿机器生产的多通道煤粉燃烧器端部结构由外向里分别为轴流风、煤风、旋流风、中心风,并设有油枪通道。前端风道采用耐热钢制造,尾部可配置浇注料。该燃烧器可烧劣质煤、低挥发分煤、无烟煤等,对燃料的适应性强。

突出优势

(1)在线调节灵活方便,可以根据不同要求,对火焰长短、粗细、强弱随时调整;
(2)火焰形状更为规则完整、稳定,有利于窑衬的长期安全使用;
(3)适应各种煤质,对劣质煤、低挥发分煤、无烟煤等均可使用;
(4)燃烧效率高,大量减少NO的形成,减少有害废气排放,利于环保。

工作原理

煤粉由风机送入窑内,由中心风管的伸缩来调整火焰粗细,旋流风把煤粉按一定方向旋转打散,使煤粉雾化并充分燃烧。外风为直流风,可以把发散的火型收拢,达到理想的火焰形状。除煤粉通道为单独风源外,其余通道均为一次风控制,可根据需要用阀门调配。

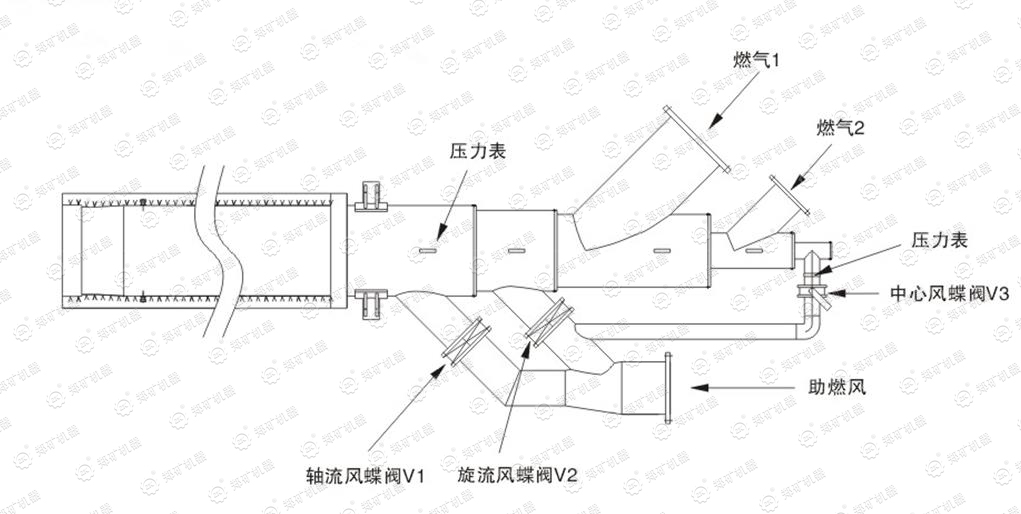

结构构成

煤粉燃烧器主要由管路、喷嘴、金属波纹补偿器、蝶阀、压力测量仪表和保护层等构成,主要结构特点是:
1、管路
由外到内分别为轴流风通道、旋流风通道、煤风通道、中心风通道和点火通道;其中,点火通道只供点火使用,故称为四通道。
2、喷嘴
由特殊材料制作而成,轴流风、旋流风、煤粉通道的喷出口截面积可调,从而调节各道风的喷出速度,整套喷嘴是保证火焰形状的关键部件。
3、轴流风(旋流风)波纹补偿器
轴流风(旋流风)波纹补偿器是连接轴(旋)流风内外管路、密封和调节火焰形状的主要部件。
4、蝶阀
用于调节风量。
5、压力测量仪表
间接显示燃烧器风口喷出速度。
6、保护层
即耐火浇注层,由用户自行浇注。

技术参数

型号

正常燃煤量(t/h)

最大燃煤量(t/h)

重量(kg)

备注

RSM-1

0.5~1.5

2.5

1200



RSM-2

1.5~2.5

3.0

1500



RSM-3

2.5~3.5

4.0

1950



RSM-4

3.0~4.5

6.0

2100



RSM-5

3.0~5.0

7.0

2300



RSM-6

4.0~6.0

8.0

2500



RSM-7

4.5~7.0

9.0

2800



RSM-8

5.0~8.0

10.0

3000



RSM-9

6.0~9.0

11.0

3200



RSM-10

6.5~10.0

12.0

3600



针对不同窑型、不同煤粉特性和不同工艺条件,煤粉燃烧器均为定制设计、生产。

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
