颚式破碎机安装及试运行要求

发布时间:2021-04-21 06:50浏览量:312

颚式破碎机安装应遵循下列规定:

1、机座组装应符合下列规定:

1.1 结合面应按设计规定位置进行定位,并应装上全部定位销;

1.2 结合面应接触紧密,当螺栓未紧固时,用0.1mm的塞尺检查不得塞入,局部间隙每段长度不应大于100mm,累计长度不应大于结合面边缘总长度的10%;

1.3 架体连接螺栓的预紧力应符合设备技术文件的规定,紧固时应次序对称、施力均匀。

2、机座的纵、横向中心线允许偏差不应大于2mm,标高允许偏差不应大于2mm,纵向水平度允许偏差不应大于0.4mm/m,横向水平度允许偏差不应大于0.1mm/m。

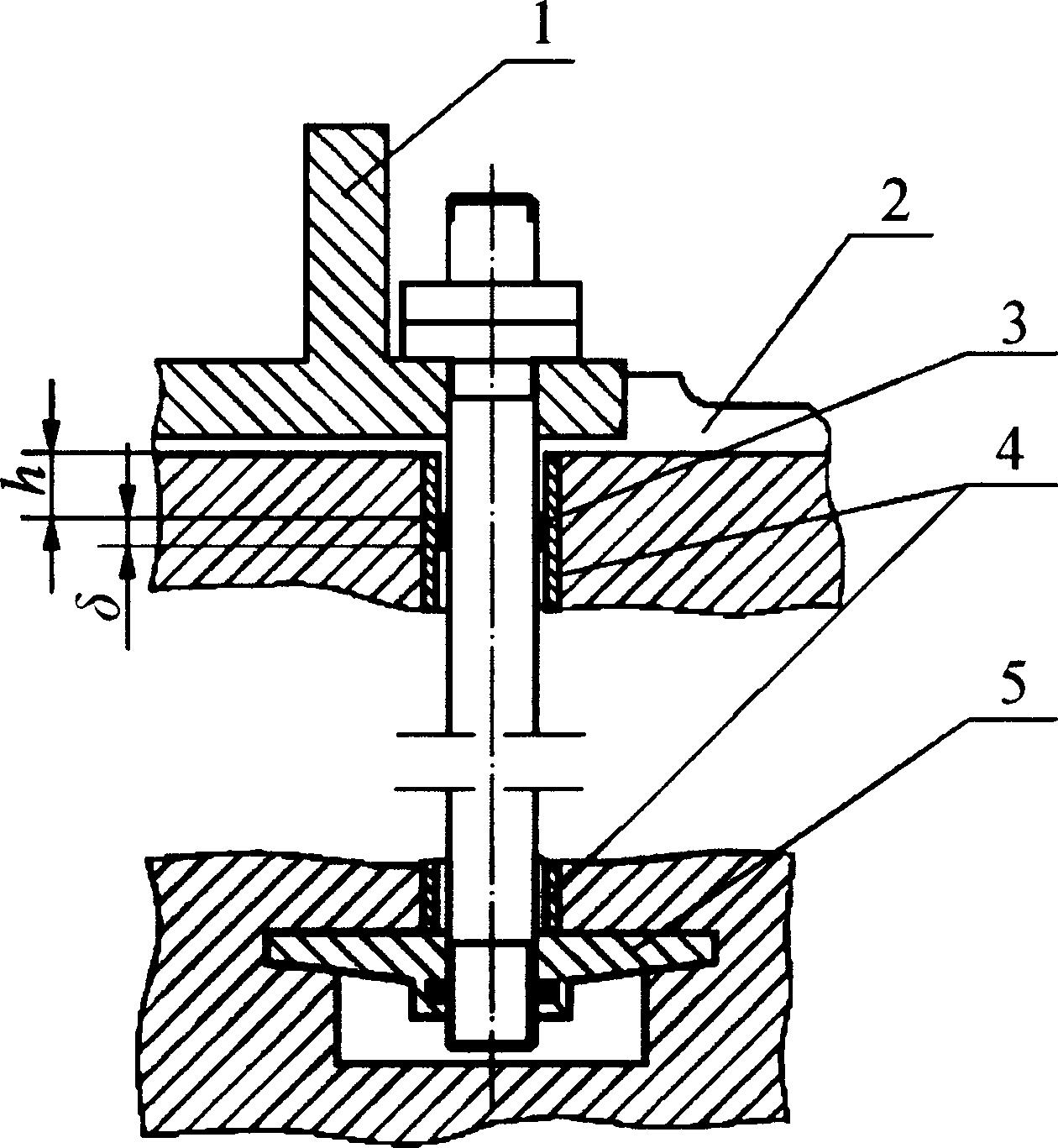

3、锚定式活动地脚螺栓灌浆(下图)应符合下列规定:

3.1 地脚螺栓孔应先塞入厚度()宜为100mm的浸油麻绳或全部灌满干沙;

3.2 灌入地脚螺栓孔内的混凝土的深度(h)直为200mm。

说明:

1——机座;

2——细碎石混凝土;

3——浸油麻绳;

4——预埋钢管;

5——锚板;

——浸油麻绳塞入厚度;

h——灌入地脚螺栓孔内的混凝土的深度。


机座灌浆示意图

4、动颚组装时,轴瓦与轴颈的配合应符合下列规定:

4.1 接触弧面应为100°~120°;

4.2 接触面上的接触点数,不应少于1点/(25mm×25mm);

4.3 顶间隙应为轴颈直径的0.0010D~0.0015D(D为轴颈直径)。

5、肘板与肘板垫应接触均匀,并应符合下列规定:

5.1 接触总长度不应小于板长的60%,局部间隙的每段长度不应大于板长的10%;

5.2 简摆颚式破碎机间隙不应大于1mm/m;复摆颚式破碎机间隙不应大于1.5mm/m。

6、颚板与支承面应接触均匀,并应符合下列规定:

6.1 简摆颚式破碎机颚板与支承面间隙不应大于2mm;

6.2 复摆颚式破碎机颚板与支承面间隙不应大于3mm;

7、主轴承、连杆上的冷却水管和润滑油管在安装前应吹洗干净;安装在机架上后,应进行严密性试验。

8、滚动轴承装配应符合设备技术文件的规定。滑动轴承装配应执行本规范第4条的有关规定。

颚式破碎机的调试及试运行应遵循下列规定:

1、设备试运转前的检查应符合下列规定:

1.1 多点干油泵及多点干油泵管路的供油应满足设备技术文件的要求;

1.2 楔形调节块调整位置应满足设计要求;

1.3 盘车观察不应有卡碰。

2、电动机转动方向应正确,电动机空载运转2h的轴承温度应满足设计要求。

3、皮带拉紧程度应满足设备技术文件的要求。

4、设备启动前应确认各润滑点的注油。

5、空载试运转时间应为4h。

6、运转中应符合下列规定:

6.1 肘板与肘板座之间不应有异响;

6.2 锁紧弹簧与拉杆之间不应有异响;

6.3 轴承温升应满足设备技术文件的要求;

6.4 电流和电压的稳定值应在额定范围内,不得有异常波动。
