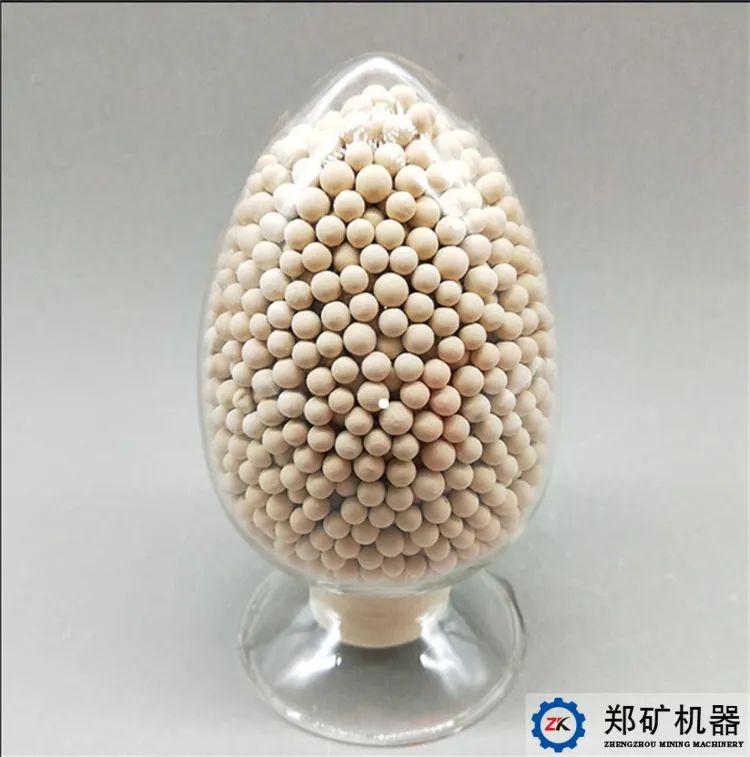

分子筛是一种具有立方晶格的硅铝酸盐化合物。分子筛具有均匀的微孔结构，它的孔穴直径大小均匀，这些孔穴能把比其直径小的分子吸附到孔腔的内部，并对极性分子和不饱和分子具有优先吸附能力。因而能把极性程度不同，饱和程度不同，分子大小不同及沸点不同的分子分离开来，即具有“筛分”分子的作用，故称分子筛。由于分子筛具有吸附能力高，热稳定性强等其它吸附剂所没有的优点，使得分子筛获得广泛的应用。

01原料混料：

将高岭土与4A/3A沸石原粉按一定的比例倒入到锥形混合机中，开启混合机搅拌约90min左右。混合越均匀越好。

02造粒：

将搅拌均匀的原粉分批放入到摇摆式颗粒机中，开启摇摆式颗粒机，边搅拌边加入三聚磷酸钠溶液(三聚磷酸钠的溶液浓度为水：三聚磷酸钠=20:1)，即可筛选出很小的晶粒。第一次造粒需要此步骤来造晶粒，以后只要不停产，即不再需要此步骤来造晶粒。

开启糖衣机。将所制得的晶粒倒入其中，缓慢喷洒配好的三聚磷酸钠溶液，当颗粒润湿后，将混匀的原料洒进去，一段时间以后，晶粒会逐渐增大，此过程即为造粒。

03筛分：

当糖衣机中的颗粒粒径增大到一定程度以后，将其取出，在平板筛上筛分。一般在1.0-1.4mm的筛子上过筛，筛出的三种粒径的颗粒(即小于1.0mm，1.0-1.4mm之间，大于1.4mm)放入不同的糖衣机中分别造粒。如此循环操作，即为造粒。当粒径达到所需的要求时，停止喷洒溶液，也不再加入原粉，此过程称为曝光，曝光半小时以后出锅即可。

将出锅的分子筛要先经过实验室强度测定，当其强度符合标准后才可出锅，否则为不合格产品，可将其粉碎当原粉用，或做其他处理。

04干燥：

将出锅的分子筛放入带式干燥机中干燥的过程;带式干燥机分为4个加热区，分别设置温度为：一区50℃、二区70℃、三区80℃、四区60℃。带式干燥机往前推动的速度越小，其干燥效果越好。

05焙烧：将干燥完的分子筛放入焙烧炉中煅烧，即得成品分子筛。第一次使用焙烧炉需预热二天，以后隔一段时间使用时需预热一天，焙烧炉分9个加热区，不同粒径分子筛其加热温度不同。温度过高或过低，都会导致强度和吸水量变差;实验室用马弗炉与工业用焙烧炉之间温差约为100℃，可将分子筛先在实验室测其温度，在加100℃即可得的焙烧炉煅烧温度。

目前可知的不同粒径的煅烧温度为：

当粒径为小于1.6mm时，焙烧炉各个区的设定温度为450、450、500、550、600、650、700、700、600，流量V=35g/s。

当粒径为小于1.6-2.4mm时，焙烧炉各个区的设定温度为450、450、500、550、600、700、750、750、600，流量V=35g/s。

河南郑矿机器有限公司历经多年的发展，目前已成为集科研、设计、制造、安装、调试、保障运行于一体的拥有全过程技术的高新技术企业，具备环保、建材、矿山及冶金化工工艺技术及设备整套系统研发生产能力，可以为业主提供定制化全过程的服务。
