淮南潘一整形机项目

如果您正在寻找相关产品或有其他问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

7x24小时销售热线 18336008372
发表日期:2022-07-26 阅读次数:

项目名称:淮南潘一实业有限公司煤电固废综合利用项目(制粒设备采购)。

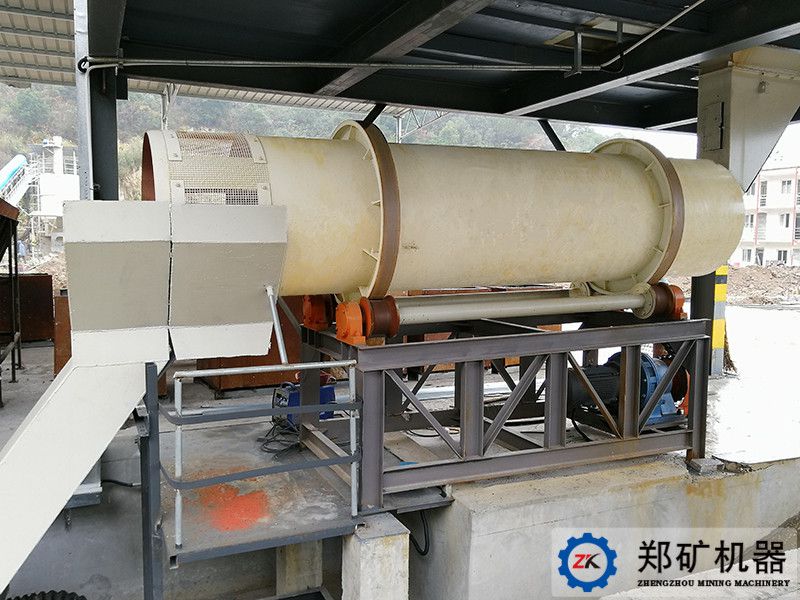

设备名称:φ1.5×4.5m整形机

设备主要技术参数:

筒体尺寸:直径1.5m,长度4.5m

产能:20-25t/h

转速:10r/mim

斜度:3.5%

电机功率:11Kw


设备主要使用领域:

整形机是对小颗粒或者粉状物料加以整形,以满足煅烧前对颗粒料外形的要求。具有结构简单、操作维护便捷、运行稳定可靠等特点,主要应用于陶粒行业物料的成型。

设备工作原理:

通过减速电机带动链轮驱动托挡轮,在摩擦力的作用下由托挡轮带动一定倾斜度的筒体低速回转,物料通过筒体高端的进料口进入整形机的筒体,筒体回转时,物料在沿周向翻滚的同时沿轴向由高端向低端运动,通过物料相互间的碰撞、摩擦完成对物料的整形,经整形后的颗粒料从低端排出。

设备结构组成及特点:

φ1.5×4.5m整形机主要由传动装置、筒体部分、支撑装置、机架等组成。主要结构特点是:

1、筒体由优质碳素钢板卷制成多段圆筒状,埋弧焊焊接而成。高端有防止回料的挡料圈,低端装有筛网,可以将物料成型过程中产生的成品和粒度较细的粉料进行筛分;

2、筒体通过两个轮带安装在支承装置上,两个轮带同时加工,保证轮带的同轴度。同时使筒体在支承装置的摩擦力作用下运转平稳;

3、支承装置支承着回转筒体及筒体内物料的全部重量,并且使筒体可以安全、平稳的运转,主要由托挡轮、滚动轴承装配及连接轴组成。其中,托挡轮用来支承筒体的重量和控制筒体的轴向窜动。滚动轴承装配采用成品轴承座及轴承,可以降低筒体运转过程功率消耗,也使维护保养、检修得以改善;

4、机架采用优质碳钢一体式焊接,经镗铣床一体化加工,使工艺装配精度更高、设备运行更平稳。
