新型锅式造粒机

[产品介绍]:

锅式造粒机是以铝矾土、页岩、粘土、污泥、粉煤灰、矿渣等为原料进行造粒的设备,具有成球粒度均匀、产量高、设备结构紧凑、控制方便、运行平稳等特点,可广泛应用于石油化工、建筑、耐火保温等领域。

[应用范围]:

锅式制粒机可广泛应用于石油化工、建筑、耐火保温等领域。

[适用物料]:

型号:直径φ2200mm——Ø4200mm
容积:2(m³)——22(m³)
产能:1(t/h)——18(t/h)
物料:铝矾土、页岩、粘土、污泥、粉煤灰、矿渣

突出优势

1、成球率高,且成品料球粒度均匀、强度高;
2、采用变频调速电机,便于根据工艺需要调整转速;
3、机架的配合面利用大型镗铣床一次加工成型,保证了设备的装配精度要求,提高了整机的运行稳定性;
4、特殊定制的减速器,保证在倾斜状态下,减速器的各个轴承都能均衡、充分的润滑,可显著的提高其使用寿命;
5、对整机布局以及造粒锅进行了结构优化,使粉尘污染大幅减小,操作、维护也更为便捷;
6、原料适应性强,生产效率高,产品质量稳定。

工作原理

造粒机的工作原理是传动装置通过过桥装置带动筒体旋转,且筒体轴线与水平面呈特定夹角;当粉料通过进料口加入筒体内后,开始向筒体内部喷水,湿润的粉料在翻滚的同时,逐渐形成球核,表面湿润的球核在不断翻滚、摩擦、碰撞下,逐渐长大成粒,当粒径达到要求时,通过卸料门将其卸下。

结构构成

1、主机装置采用两点支撑,一端为回转支承轴承,一端为过桥装置,具有结构紧凑、阻力小、维护方便等特点;


2、采用电机-联轴器-减速机-联轴器-过桥装置连接的传动结构形式,直接驱动造粒锅,传动效率更高、噪音更低。


3、机架采用优质碳钢一体式焊接,经镗铣床一次性加工出电机、减速机、过桥装置、主机装置的结合面,使工艺装配精度更高、设备运行更平稳。

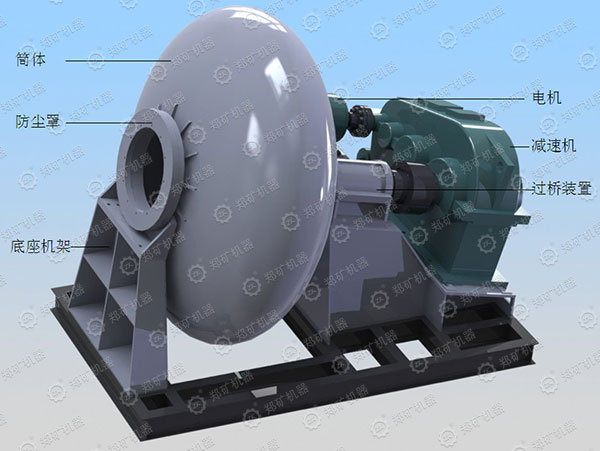

新型锅式造粒机结构

技术参数

规格(mm)

容积(m³)

产量(t/h)

转速(r/min)

电机功率(kW)

φ2200

2

1-2

15

15

φ2700

4

2-3

15

30

φ3000

7

5-6

16

45

Ø3200

10

6-8

16

55

Ø3500

13

8-10

16

75

Ø3600

14

10-12

16

75

Ø4000

18

11-14

14

110

Ø4200

22

14-18

14

132

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
