页岩陶粒生产线

页岩陶粒生产线

轻质页岩陶粒采用天然岩石页岩为原料,经破碎、筛分、预热和焙烧制成。其无毒、无味、抗压耐磨、耐腐蚀,并具有良好的吸附性能和强度,其材质轻、抗压、保温、防冻、防震、无辐射的优点,适合做建筑节能材料,也用于各类水质的净化处理和花卉盆景的无土栽培。

流程介绍

进厂的大块页岩卸入料仓,经仓下的板式喂料机送到颚式破碎机破碎后,被皮带输送机送到回转筛筛分装置,分为大颗粒、合格颗粒和碎颗粒。大颗粒返回破碎机重新破碎,碎颗粒堆存,合格的颗粒送到堆棚储存使用。

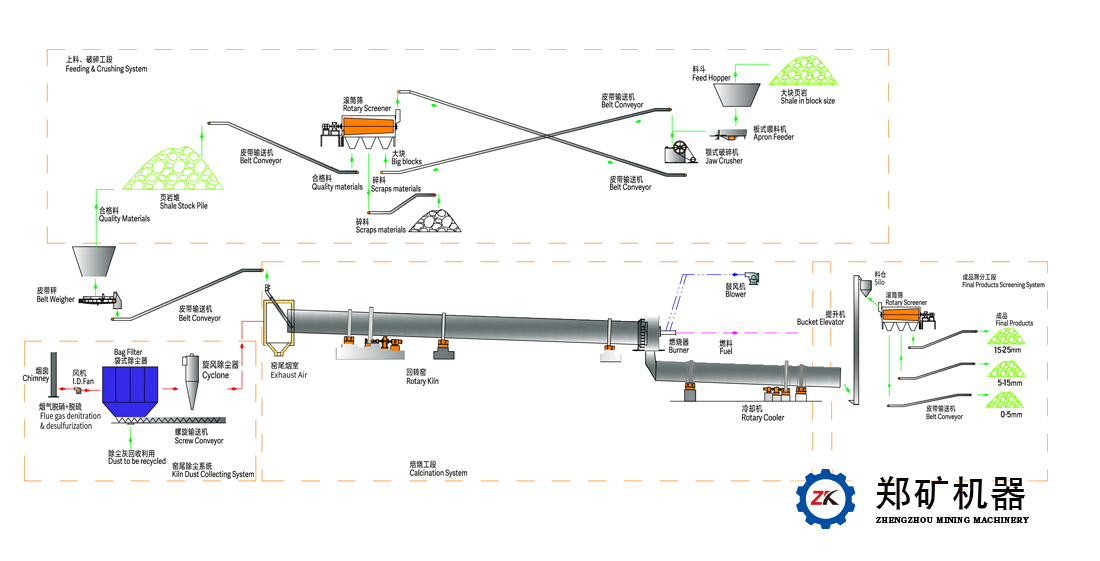

页岩陶粒生产线流程图

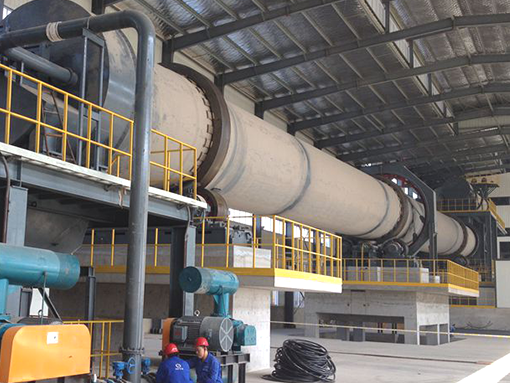

粒度合格的页岩被铲车送到料仓,仓下设置皮带秤,页岩计量后由皮带输送机送入单筒回转窑进行煅烧。页岩在回转窑内经过预热和焙烧,烧制成陶粒。然后高温的陶粒落入冷却机冷却后,再由回转筛分成5mm、15mm、25mm三种规格的成品,各自存放在堆场存放,装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧,可以节约大量的燃料。可以采用稻壳或其他种类的燃料,粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后,进入袋收尘器净化后排空。

主要原料

主要优势

先进的生产工艺,使得页岩陶粒的生产达到提高产品质量和节能降耗的目的, 单条生产线能力大,热耗低,配套先进的袋收尘器,满足30mg/Nm3的严格的排放要求。

 生产线安装有温度和压力监测仪表,操作参数计算机显示,生产线能够采用先进的计算机控制方式,实现整个系统的操作自动化。


采用生物质燃料,更加节能环保。

陶粒的容重轻,强度高,适合轻质混凝土的使用。

相关产品

工艺流程

不同规模生产线主要配置

序号

设备名称

生产线规模及设备规格

25,000 m3/a

35,000 m3/a

50,000 m3/a

65,000 m3/a

120,000 m3/a

1

颚式破碎机

PEX150×500

PEX150×500

PEX150×750

PEX250×750

PEX250×1000

2

单筒回转窑

Φ1.5×26m

Φ1.8×28m

Φ2.2×30m

Φ2.4×33m

Φ3×45m

3

单筒冷却机

Φ1.2×15m

Φ1.5×18m

Φ1.8×20m

Φ2×20m

Φ2.2×22m

4

竖式冷却器

4.1×4.1m

5.6×5.6m

5

空气冷却器

80㎡

120㎡

200㎡

280㎡

500㎡

6

袋收尘器

ZM150

ZM200

ZM300

ZM400

ZL650

7

风机

9-19No.9D
8294m3/h
4453Pa
22kW

9-19No.12.5D
12213m3/h
4009Pa
22kW

9-19No.12.5D
16099m3/h
3741Pa
37kW

9-19No.14D
22618m3/h
4709Pa
75kW

9-26No.14D
42897m3/h
4936Pa
110kW

8

回转筛

Φ600×2900m

Φ800×3600m

Φ900×4200m

Φ1100×4500m

Φ1500×6000m

9

皮带机

B500×12m

B500×12m

B650×12m

B650×12m

B650×12m



生产能力及主机设备参数表

陶粒产能
主机参数

25,000 m3/a

35,000 m3/a

50,000 m3/a

65,000 m3/a

120,000 m3/a





规格

Φ1.5×26m

Φ1.8×28m

Φ2.2×30m

Φ2.4×33m

Φ3×45m

产量

3.21~3.85m3/h

4.56~5.46m3/h

6.34~7.6m3/h

8.32~9.99m3/h

14.68~17.62m3/h

斜度

4.0%

4.0%

4.0%

4.0%

4.0%

转速(r/min)

1.2~3.6

1.2~3.6

1.0~3.0

1.0~3.0

1.2~3.6

煅烧温度(℃)

1250

1250

1250

1250

1250

如果您需要了解更多设备参数和报价,请联系我们! 咨询电话:18336008372 感谢您的到访!
