PPC128气箱脉冲袋式除尘器

PPC型高效气箱脉冲袋式收尘器综合分室反吹、脉冲喷吹清灰各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,扩大了应用范围,该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长的特点。

突出优势

该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长的特点

工作原理

含尘气体从收尘器进风口进入经斜隔板转向至灰斗(PPC32型从灰斗进入),同时气流速度变慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折向而上进入过滤室,粉尘附着于滤袋的外表面,净化后的气体透过滤袋进入上部清洁室,由各分室清洁室汇集,经出风口,由收尘系统的主风机吸出而排入大气。

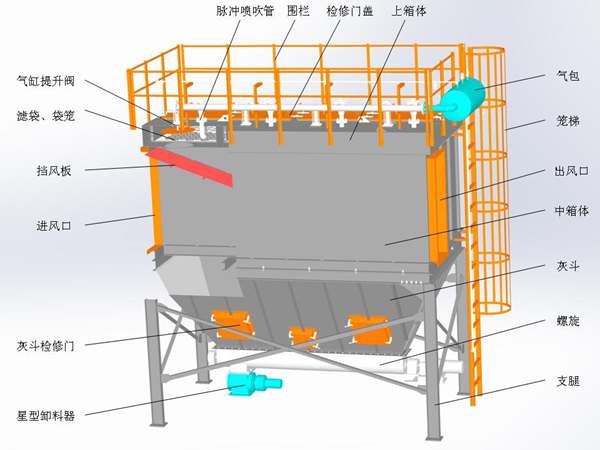

结构构成



说明:
1、进风口位置和出风口位置可以相互调换,但风管中的斜隔板应掉头安装,订货时应注明。
2、爬梯也可放在收尘器的另一端。
3、立柱的高度根据现场情况确定,可以缩短,但在订货时应注明。
4、一般,除尘器不配备保温层,若用户需要时请注明。

技术参数

型号Model

PPC 128-6

PPC128-9

PPC128-10

PPC128-2×6

PPC128-2×7

PPC128-2×8

PPC128-2×9

PPC128-2×10

PPC128-2×11

PPC128-2×12

PPC128-2×13

PPC128-2×14

处理风量

67300

100900

112100

134600

157000

179400

201900

224300

247600

269100

291600

314000

过滤风速
Air Speed (m/min)

1.2-2.0(根据不同的扬尘点选取不同的净化过滤风速)

总过滤面积

935

1402

1558

1869

2181

2492

2084

3115

3427

3738

4050

4361

净过滤面积

779

1246

1402

1713

2025

2336

2648

2959

3271

3582

3894

4205

滤袋总数(条)

768

1152

1280

1536

1792

2084

2304

2560

2816

3072

3328

3584

收尘器阻力(Pa)

1470-1770

收尘器承受负压(Pa)

7000

进口气体
含尘浓度 (g/m³)

<1300

出口气体
含尘浓度(g/m³)

≤0.03

清灰压
缩空气

压力

(5-7)×105

耗气量(m³/min)

3.6

5.4

6.0

7.0

8.3

9.5

10.7

12.0

13.1

14.3

15.5

16.7

脉冲阀
Pulse Valve

数量(个)

12

18

20

24

28

32

36

40

44

48

52

56

规格(英寸)

2-1/2″

提升阀
(带气缸)

数量(个)

6

9

10

12

14

16

18

20

22

24

26

28

规格(mm)

提升阀板直径Φ725,汽缸直径Φ100

星型卸料装置YJD-26

下料口300×300mm 产量24m³/h

双翻板阀规格305×915

螺旋输送机

规格

直径Φ300,产量21m³/h

减速机

XWD2.2-5-1/43,功率2.2kW

空气输送斜槽

斜槽规格250mm,斜槽所需风量2.0m³/㎡透气层,风压6860pa,
风机选型和管道配置由选用者确定,
如进气口气体含尘浓度大于700g/m³标,
应选用带螺旋输送机的收尘器

滤袋规格和材料

直径×长度Φ130×3050,涤纶针刺毡毛重450g/㎡,
使用温度120℃

保温层面积(㎡)

125

196

205

223

247

262

277

292

307

322

337

352

设备总重
(约值)(Kg)

26050

34210

37450

47430

56890

64800

71800

77760

84760

93310

101100

108860

注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中耗气量要乘以1.3系数。



PPC128外形尺寸参数表

外形尺寸

长×宽×高 (mm)

PPC128-6

7316×3810×8845

PPC128-9

10973×3810×9100

PPC128-10

12192×3810×9190

PPC128(双排)外形尺寸参数表

外形尺寸

长×宽×高 (mm)

PPC128-2×6

8016×9062×8845

PPC128-2×7

9334×9062×8930

PPC128-2×8

10554×9062×9020

PPC128-2×9

18972×9062×9100

PPC128-2×10

20192×9062×9190

PPC128-2×11

21412×9062×9275

PPC128-2×12

22630×9062×9370

PPC128-2×13

23850×9062×9454

PPC128-2×14

25068×9062×9530
