PPC64气箱脉冲袋式除尘器

PPC型高效气箱脉冲袋式收尘器综合分室反吹、脉冲喷吹清灰各类袋式除尘器的优点,克服了分室反吹清灰强度较差、脉冲喷吹需和过滤同时进行的缺点,扩大了应用范围,该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长的特点。

突出优势

该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长的特点

工作原理

含尘气体从收尘器进风口进入经斜隔板转向至灰斗(PPC32型从灰斗进入),同时气流速度变慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折向而上进入过滤室,粉尘附着于滤袋的外表面,净化后的气体透过滤袋进入上部清洁室,由各分室清洁室汇集,经出风口,由收尘系统的主风机吸出而排入大气。

结构构成

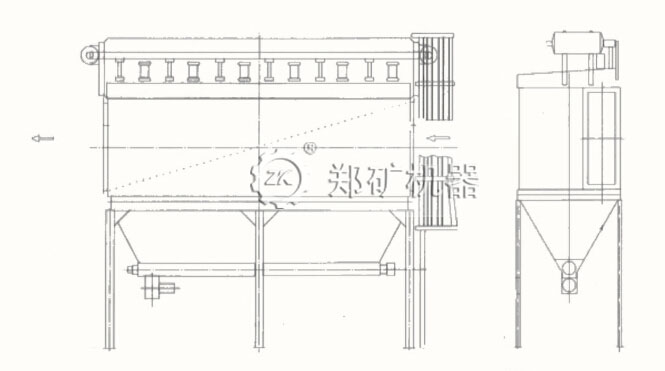

PPC64气箱脉冲袋式除尘器外形图

PPC64气箱脉冲袋式除尘器外形图

说明:
1、进风口位置和出风口位置可以相互调换,但风管中的斜隔板应掉头安装,订货时应注明。
2、爬梯也可放在收尘器的另一端。
3、卸灰阀可安装在收尘器另一端的对称位置,此时输送机也要掉头安装。
4、立柱的高度根据现场情况确定,可以缩短,但在订货时应注明。
5、一般,除尘器不配备保温层,若用户需要时请注明。

技术参数

型 号

PPC32-3

PPC32-4

PPC32-5

PPC32-6

PPC64-4

PPC64-5

PPC64-6

PPC64-7

PPC64-8

处理风量(m³/h)

6900

8900

11160

13390

17800

22300

26700

31200

35700

过滤风速(m/min)

1.2-2.0(根据不同的扬尘点选取不同的净化过滤风速)

总过滤面积(㎡)

93

124

155

186

248

310

372

434

496

净过滤面积(㎡)

62

93

124

155

186

248

310

372

434

收尘器室数 (个)

3

4

5

6

4

5

6

7

8

滤袋总数(条) (pcs)

96

128

160

192

256

320

384

448

512

收尘器阻力(Pa)

1470-1770

收尘器承受负压(Pa)

5000

进口气体含尘浓度 (g/m³)

<200

<1000

出口气体含尘浓度(g/m³)

<0.1

清灰压
缩空气

压力(Pa)

(5-7)×105

耗气量(m³/min)

0.27

0.37

0.46

0.55

1.2

1.5

1.8

2.1

2.4

脉冲阀

数量(个)

3

4

5

6

4

5

6

7

8

规格(英寸)

1-1/2″

2-1/2″

提升阀
(带气缸)

数量(个)

3

4

5

6

4

5

6

7

8

规格(mm)

提升阀板直径Φ460,汽缸直径Φ63

提升阀板直径Φ595,汽缸直径Φ100

星型卸料装置YJD-16

下料口300×300,高度400mm,转速41r/min,减速电机功率1.5kW,产量39.4m³/h

螺旋输送机

规格


N/A

直径Φ300,产量30m³/h(填充率Φ=0.7)

减速机


N/A

型号XWD2.2-5-1/59,功率2.2kW

滤袋规格和材料

直径×长度Φ130×2450,涤纶针刺毡毛重450g/㎡,使用温度120℃

保温层面积(㎡)

26.5

34

41

48.5

70

94

118

124

166

设备总重(约值)(Kg)

3110

4400

5700

7000

8940

10750

12570

14380

16200

注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中耗气量要乘以1.3系数。



外形尺寸参数表

外形尺寸

长×宽×高 (mm)

PPC64-4

6137×2559×7590

PPC64-5

7356×2559×7590

PPC64-6

9119×2559×7590

PPC64-7

10338×2559×7590

PPC64-8

11557×2559×7590

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
