超细球磨机

[产品介绍]:

超细球磨机与其他球磨机还不一样,超细球磨机属于粉料研磨加工设备,尤其与细粉的研磨设备有关,目前被广泛应用于多种行业,其主要是机身上配置一种超细粉磨装置,因此被称为超细球磨机,并且每套细磨装置包括立体结构架,主动辊,与主动辊辊壁平行紧贴的磨铁及动力部分,磨铁带有方向装置和弹簧压紧装置,使磨铁可以自动调整与主动辊辊壁保持平行接触,保证细磨效果。

[应用范围]:

超细球磨机发展到今天设备本身十分发达,目前应用于很多行业,细磨机与传统的球磨机相比能耗小,迁移方便,适合矿山、水泥、白灰、粉煤灰、颜料、化工、建材等粉料加工业使用。

[适用物料]:

金刚砂 碳酸钙 水渣 水泥 藻归土 石英石 大理石 钠长石 麦饭石 铬矿石
石英砂 玄武岩 钛矿 刚玉 膨润土 金矿石 方解石 蓝晶石 蓝晶石 云母石
碳化硅 辉绿岩 石墨 铝土矿 混凝土 锰矿石 白云石 煤矸石 铁矿石 萤石
粉煤灰 花岗岩 焦炭 氧化铁 石灰石 锆英石 重晶石 钼矿石 银矿石 磷石
硫酸铝 板岩 矿渣 活性炭 高岭石 石榴石 氟矿石 叶蜡石 铜矿石 长石


突出优势

1、生产能力大,可承接年产0.5~50万吨生产线交钥匙工程。
2、可根据物料不同,选用相应衬板和磨介,保证产品的纯度及白度。
3、系统设计更加合理,土建及配套设备投资比其它球磨分级生产线降低50%。
4、进行创新设计,粉碎效率大大提高,磨介配比科学,可有效地生产出大量微细粉。
5、设备故障率低,运转稳定;系统采用智能变频控制,自动化程度高;生产环境优良。

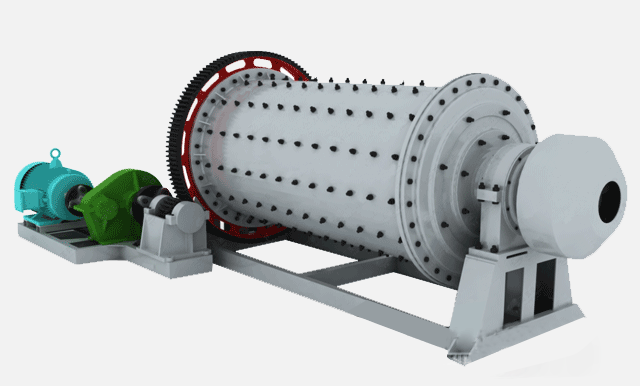

工作原理

超细球磨机首先是电机带动主轴及涡轮高速旋转(其转速最高可达700r/min)。涡轮与筛网圈上的磨块组成破碎、研磨副,其结构紧凑。当物料由加料斗进入机腔内,使进入机腔的物料在旋转气流中紧密地摩擦和强烈地冲击到涡轮的叶片内边上,并在叶片与磨块之间的缝隙中再次研磨。在这破碎、研磨物料的同时,涡轮吸进大量空气,这些气体起到了冷却机器、研磨物料及传送细料的作用:物料粉碎的细度取决于物料的性质和筛网尺寸,以及物料和空气的通过量。

结构构成

超细球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
超细球磨机进料装置:进料装置由进料溜子和进料螺旋筒组成,进料溜子内装有衬板
主轴承装置:主轴承采用滑动轴承。磨机通过空心轴支在两个主轴承上,回转部分的重量全部由主轴承承担
筒体回转装置:筒体回转部分由优质碳素钢板卷焊而成的筒体和磨头组成。筒体是磨机的主体,是磨机主要工作部件之一物料是在筒体内被研磨体冲击和研磨而磨成细粉的
传动装置:传动装置主要由电机、传动轴、减速机、联轴器及附属设备组成,传动方式为边缘传动,即传动轴上的小齿轮与固定在筒体尾部的大齿轮啮合,带动磨机转动。

技术参数

规格型号

筒体转速
(r/min)

装量球
(t)

进料粒度
(mm)

出料粒度
(mm)

产量
(t/h)

电机功率
(kw)

总重量
(t)

Ф900×1800

36-38

1.5

≤20

0.075-0.89

0.65-2

18.5

5.85

Ф900×3000

36

2.7

≤20

0.075-0.89

1.1-3.5

22

6.98

Ф1200×2400

36

3

≤25

0.075-0.6

1.5-4.8

30

13.6

Ф1200×3000

36

3.5

≤25

0.074-0.4

1.6-5

37

14.3

Ф1200×4500

32.4

5

≤25

0.074-0.4

1.6-5.8

55

15.6

Ф1500×3000

29.7

7.5

≤25

0.074-0.4

2-5

75

19.5

Ф1500×4500

27

11

≤25

0.074-0.4

3-6

110

22

Ф1500×5700

28

12

≤25

0.074-0.4

3.5-6

130

25.8

Ф1830×3000

25.4

11

≤25

0.074-0.4

4-10

130

34.5

Ф1830×4500

25.4

15

≤25

0.074-0.4

4.5-12

155

38

Ф1830×6400

24.1

21

≤25

0.074-0.4

6.5-15

210

43

Ф1830×7000

24.1

23

≤25

0.074-0.4

7.5-17

245

43.8

Ф2100×3000

23.7

15

≤25

0.074-0.4

6.5-36

155

45

Ф2100×4500

23.7

24

≤25

0.074-0.4

8-43

245

56

Ф2100×7000

23.7

26

≤25

0.074-0.4

12-48

280

59.5

Ф2200×4500

21.5

27

≤25

0.074-0.4

9-45

280

54.5

Ф2200×6500

21.7

35

≤25

0.074-0.4

14-26

380

61

Ф2200×7000

21.7

35

≤25

0.074-0.4

15-28

380

62.5

Ф2200×7500

21.7

35

≤25

0.074-0.4

15-30

380

64.8

Ф2400×3000

21

23

≤25

0.074-0.4

7-50

245

58

Ф2400×4500

21

30

≤25

0.074-0.4

8.5-60

320

72

Ф2700×4000

20.7

40

≤25

0.074-0.4

22-80

380

95

Ф2700×4500

20.7

48

≤25

0.074-0.4

26-90

480

102

Ф3200×4500

18

65

≤25

0.074-0.4

按工艺条件定

630

149

Ф3600×4500

17

90

≤25

0.074-0.4

按工艺条件定

850

169

Ф3600×6000

17

110

≤25

0.074-0.4

按工艺条件定

1250

198

Ф3600×8500

18

131

≤25

0.074-0.4

45.8-256

1800

260

Ф4000×5000

16.9

121

≤25

0.074-0.4

45-208

1500

230

Ф4000×6000

16.9

146

≤25

0.074-0.4

65-248

1600

242

Ф4000×6700

16.9

149

≤25

0.074-0.4

75-252

1800

249

Ф4500×6400

15.6

172

≤25

0.074-0.4

84-306

2000

280

Ф5030×6400

14.4

216

≤25

0.074-0.4

98-386

2500

320

Ф5030×8300

14.4

266

≤25

0.074-0.4

118-500

3300

403

Ф5500×8500

13.8

338

≤25

0.074-0.4

148-615

4500

525

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
