MQG格子型球磨机

MQG格子型球磨机主要由传动装置、回转部、外沿齿轮、进料部、出料部等组成,具有生产能力大、粉碎效率高、产品品质稳定、维护操作简单、机械性能可靠等优点,可广泛应用于电力、建材、冶金、化工、非金属等行业。

突出优势

1、衬板为优质耐磨材料铸造而成,耐磨损,使用寿命长;
2、对物料物理性质(如粒度、水分、硬度等)波动的适应性强;
3、产品粒度均匀、颗粒度易于调节、合格率高;
4、生产能力大、粉碎比大,可适应不同状况作业需求,且密封性能良好;
5、单位产品金属消耗量少;
6、粉磨效率高,能耗低;
7、结构紧凑,操作维修简便。

工作原理

电机通过减速器带动过桥装置驱动筒体回转时,研磨体由于惯性离心力的作用,贴附在磨机筒体内壁的衬板面上与之一起回转,当其被带到一定高度后,在重力和离心力的作用下产生抛落将筒体内的物料粉碎,研磨体除有上升、下落的循环运动外,还会产生滑动和滚动,致使研磨体、衬板和被磨物料之间发生研磨作用使物料磨细;物料在受到冲击破碎和研磨磨碎的同时,借进料端和出料端的物料本身料面高度差,使物料由进料端向出料端缓缓流动,完成粉磨作业。

结构构成

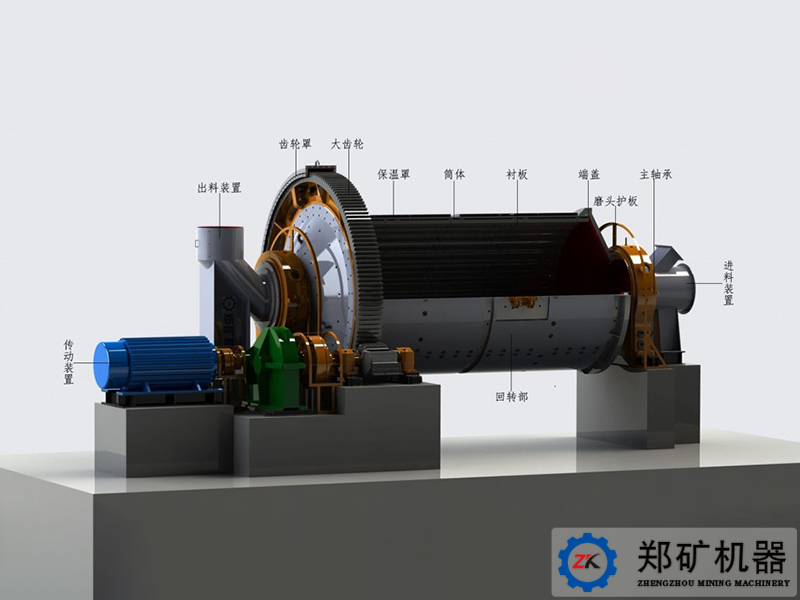

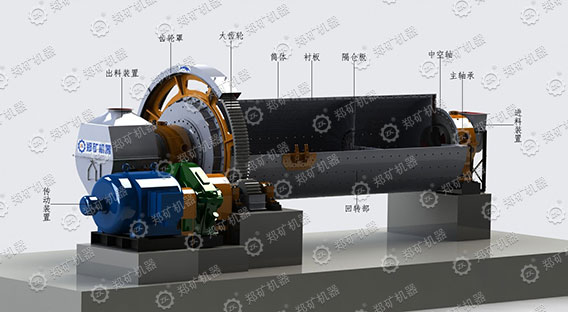

MQG格子型球磨机主要由进料装置、主轴承、衬板、筒体、人孔、排料格子板、端盖板、大齿轮、联轴器、传动装置等组成。
1、进料装置由进料溜子和进料螺旋筒组成,进料溜子内装有衬板,延长了进料装置的使用寿命;
2、端盖和中空轴分成两部分组合在一起,端盖为优质碳钢切削加工而成,中空轴铸造成型,可保证其安全可靠工作;
3、进料端中空轴轴颈设有预留间隙,可以减小筒体由温差的伸缩和安装造成的误差,保证齿轮的正确啮合;
4、MQG格子型球磨机内衬板进行组合设计,针对磨内不同阶段采用不同的衬板结构,大大提高了粉磨效率;
5、主轴承采用滑动轴承,具有好的强度、塑性、聚合性、减摩性、耐磨性、润滑性和传热性,而且更换简便。



技术参数

规格(m)

产量(t/h)

转速(r/min)

研磨体

(t)

电机

减速机



型号

功率(kW)

型号

速比

φ0.9×1.8

0.3~1.6

38.96

1.6

Y250M-8

30

ZD25-5

3.15



φ1.2×4.5

0.7~4

30.43

4.5

Y280M-6

55

ZD30-10

5.6



φ1.5×5.7

4~8

26.34

12

JR127-8

130

ZD40-7

4



φ1.83×7

6~8

23.99

20

JR138-8

245

ZD60-8

4.481



φ2.2×7

14~15

21.4

31

JR158-8

380

ZD70-9

5



φ2.4×7

15~17

21

36

JR1510-8

475

ZD80-9

5



φ2.6×8

18~21

19.33

51

YR5602-8 / Y160L-8

630 / 7.5

ZD80-11 / ZQ50

6.3 / 48.57



φ2.8×10

27~30

19.18

66

YR5604-8 / Y200L-8

800 / 15

MBY800-5.6 / ZSY250

5.6 / 90



φ3.0×11

35~40

18.5

95

YRKK6303-8 / Y200L-8

1250 / 15

MBY900 / ZSY250

6.3 / 90



φ3.2×13

45~50

17.7

130

YRKK7107-8 / Y225M-8

1600 / 22

MBY1000-7.1 / ZSY280

7.1 / 90
