赤铁矿回转窑

[产品介绍]:

赤铁矿回转窑是转筒赤铁矿回转窑中的一种,是专门处理赤铁矿的设备,设备集烘干冷却干燥一体,比普通赤铁矿回转窑节能,可以最大化的节约能源及烘干成本,同时也可适用于化工、矿山、冶金等行业中,如:矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵等。

[应用范围]:

赤铁矿回转窑主要用于建材、冶金、化工、耐火材料、环保等许多生产行业中,如矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵等。

[适用物料]:

金刚砂 碳酸钙 水渣 水泥 藻归土 石英石 大理石 钠长石 麦饭石 铬矿石
石英砂 玄武岩 钛矿 刚玉 膨润土 金矿石 方解石 蓝晶石 蓝晶石 云母石
碳化硅 辉绿岩 石墨 铝土矿 混凝土 锰矿石 白云石 煤矸石 铁矿石 萤石
粉煤灰 花岗岩 焦炭 氧化铁 石灰石 锆英石 重晶石 钼矿石 银矿石 磷石
硫酸铝 板岩 矿渣 活性炭 高岭石 石榴石 氟矿石 叶蜡石 铜矿石 长石

突出优势

1、赤铁矿回转窑采用国内外最先进的液压挡轮装置。
2、赤铁矿回转窑采用计量精度很高的计量柱塞泵.。
3、赤铁矿回转窑具有高精度的调速阀和接触式石墨块密封装置等国内先进技术。
4、设备操作方便,使用可靠,与同规格设备相比,运转率提高了10%,产量提高了5%-10%,热耗降低15%。
5、稳定了热工制度,提高了设备运转率

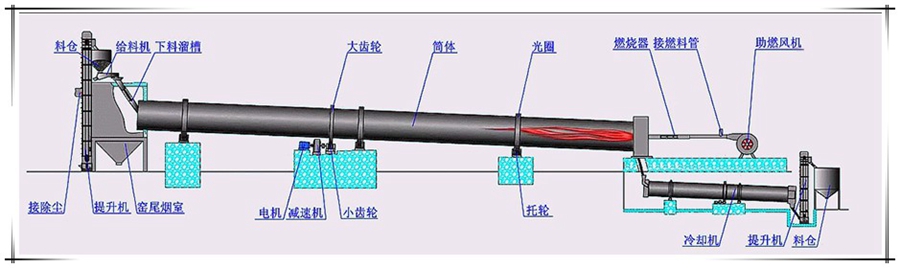

工作原理

赤铁矿回转窑在工作过程中主要分为两方面:一方面是燃烧设备,煤粉在其中燃烧产生热量,同时也是传热设备,原料吸收气体的热量进行煅烧。

★、另外有时输送设备将原料从进料端输送到出料端,而燃料燃烧、传热及原料运动三者间必须合理配合,才能使燃料燃烧所产生的热量能在原料通过赤铁矿回转窑的时间内及时传给原料,以达致到高产、优质、低消耗的目的。

赤铁矿回转窑

结构构成

赤铁矿回转窑主要由传动装置、托轮支承装置、托挡轮支承装置、筒体、窑头、窑尾以及密封装置等组成,主要结构特点是:
1、全窑2~3个支点,安装时容易保证托轮与窑轮带接触面平行于筒体轴线
2、轮带与筒体之间留有特定的间隙,以保证筒体热膨胀后轮带紧箍在筒体上起到加强筒体作用
3、大齿圈为剖分式组合结构,弹簧板与筒体相连,便于安装,且传动平稳、可靠
4、支承装置采用滚动轴承(也有极少数采用滑动轴承),使托轮支承结构大为简化,可以降低窑运转过程中的无用功损耗,也使维护和检修更加便捷
5、为了便于安装、调试,同时确保在主传动系统检修或者其它异常情况下仍能进行盘窑操作,防止窑筒体在冷却过程中发生弯曲变形,设有慢速盘窑机构
6、根据窑型选用机械或液压挡轮,两者均具有高的精度和可靠性,同时使托轮和轮带的外圆在整个宽度方向上均匀磨损,并且调整简便
7、窑头、窑尾密封采用弹性鳞片径向接触式密封,可以很好的适应筒体的形状误差和窑的偏摆及轴向窜动,使密封性能更加优良。

技术参数

规格

产量(t/d)

支座数

减速机

电动机

功率(kW)

Ø2.2×38m

120

2组

ZS125-5

YVF2-225M-4

45

Ø2.5×40m

150

2组

ZS145-5

YVF2-250M-4

55

Ø2.8×43m

200

2组

ZS165-6

YVF2-280S-4

75

Ø3.0×50m

230

2组

ZS165-3

YVF2-280M-4

90

Ø3.2×50m

250

2组

ZL130-16

YVF2-315L2-6

132

Ø3.6×55m

400

2组

ZSY560-63

YVF2-355M1-6

160

Ø3.8×58m

500

2组

ZSY560-63

YVF2-355M2-6

185

Ø4.0×60m

600

2组

ZSY630-35.5

YVF2-355M4-6

200

Ø4.3×64m

800

2组

ZSY630-35.5

YVF2-355L3-6

250

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
